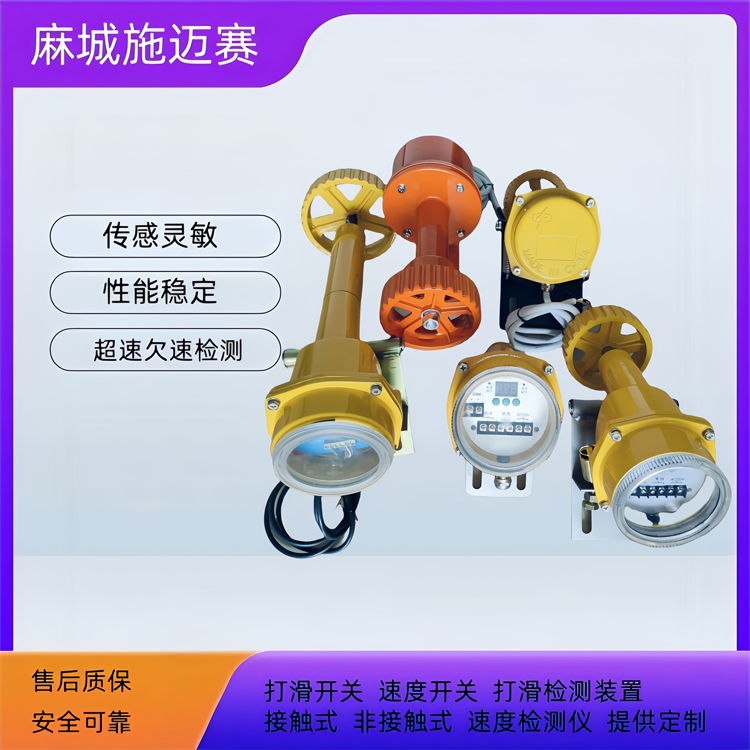

速度检测仪 TNDH-F速度传感器具有较的智能化程度和可靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。速度检测仪 TNDH-F速度传感器随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。
安装说明：
先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。
安装使用与接线
安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应确保胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置确保在振小和胶带抖动的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以确保产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求制造的。由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。
安装后应满足下述要求：
打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm
感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）
