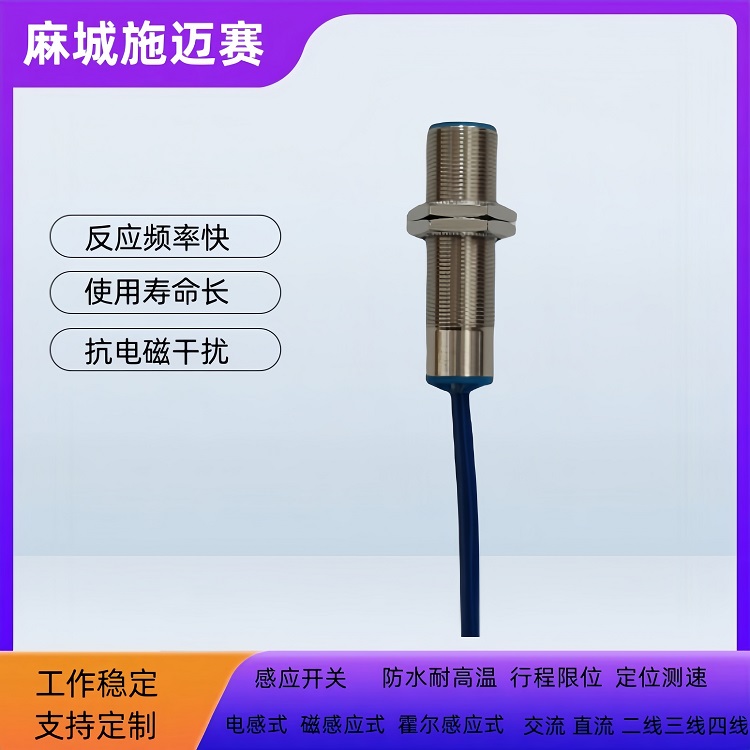

矿用本安型接近开关KHJ10(A）位置控制开关工作原理
电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。
矿用本安型接近开关KHJ10(A）位置控制开关工作原理
电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个板，而另一个板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体，在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
矿用本安型接近开关KHJ10(A）位置控制开关工作原理：
接近开关是利用振荡器原理，检测物体的有无、通过、部件流，行程终了，旋转、计数等。
整体式，由检测部分和控制部分组成，无运动部件。
非接触检测，避免了对传感器自身和目标物的损坏。
无触点输出，操作寿命长。
即使在有水或油喷溅的苛刻环境中也能稳定检测。
反应速度快。
小型感测头，安装灵活
矿用本安型接近开关KHJ10(A）位置控制开关应用范围
被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。
如限位、定位检测，自动计数，测速，自动保护，工业量产自动流水线及微机信号，数控装置等应用。
不锈钢圆柱型接近开关，主要用于检测金属、塑料、木材、液体、料位等不同物质，改开关具有浪涌、过载、短路、反性、抗电磁干扰、断电保护等功能，目现已广泛应用于：
定位控制
输送动作检测
速度监测
速度方向监测
进料及出料控制
无负载及负载监测
产品性能和特点
1、能检测各种金属物体，铜，铁
2、具有浪涌保护功能
3、外壳材料：不锈钢
4、防护等IP67
5、使用进口芯片量产制造
6、小巧耐用，快速
7、检测距离，可靠，稳定
8、 全金属封装、耐高温、高防护等、防碰撞、防腐蚀、耐酸碱。
红色LED显示可以检查传感器的状态。
经济并且简单的操作。
运用广泛，可替换小型开关和限位开关。
接近开关基本参数
【规格型号】：KHJ10(A）
【外型尺寸】：18-30mm（毫米）
【检出方式】：电感式
【检测距离】：5-15mm（毫米）
【工作电压】：DC10-30V/AC 220V
【输出形式】：两线/三线
【检测物体】：金属（铁钢铜铝等）
检查距离(Sn) 2/4/5/8/10/15/20/25mm
操作频率(Hz) DC:500 AC:25
工作电流(mA) 150/200/300/400
工作环境温度(℃) -25...75
重复精度(R) ≤10%Sn
消耗电流/漏电流 (mA) 15/0.6/2
电压降(V) 1.5/5/7
动作指标 红色LED
短路,性保护(DC) 无/有
连接方式 1.5M,PUR-电缆/插件
外壳材料 黄铜镀镍
感应面材料 PBT
防护等 IP67
符合GB/14048.10
矿用本安型接近开关KHJ10(A）位置控制开关是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
接近开关就是平常生活中所说的感应开关，是一种非常的开关，这种开关不需要用机械传递动力，是非常安全的一种开关，而这开关的分类非常的多，有电感式、电容式、霍尔式、交、直流型。
产品结构美观、紧凑，采用高亮度LED发光指示灯，底部圆弧表贴抗震设计，安装简便。适用于震动较大的场合；备有PAC系列、PI系列与PM系列金属固定支架，美观大方，安装简便。
矿用本安型接近开关KHJ10(A）位置控制开关由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。
接近开关种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知"方法也不同，所以常见的
接近开关有以下几种：
1． 涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。
2． 电容式接近开关 这种开关的测量通常是构成电容器的一个板，而另一个板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。
3． 霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。
4． 光电式接近开关 利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知"有物体接近。
5． 热释电式接近开关用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。
6． 其它型式的接近开关 当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
