NPN快插式接近开关XL-GWHKDG-12NA-02;平头3线安装简单更换方便，是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
接近开关M12直径（平头3线NPN快插式） XL-GWHKDG-12NA-02属于电感式接近开关范畴，其核心工作原理基于电磁感应中的涡流效应。该型号开关内部主要由振荡器、开关电路、放大输出电路三个核心部分组成：振荡器通电后会持续产生稳定的高频交变磁场，当金属目标物体向开关的平头感应面靠近时，金属内部会在交变磁场的作用下产生感应涡流，涡流产生的反向磁场会反作用于振荡器，导致振荡器的振荡幅度逐步衰减，*终直至停振。振荡器的振荡与停振状态变化会被后级的开关电路实时检测，经过信号放大与整形处理后，*终输出稳定的开关量信号，以此实现对金属物体接近状态的非接触检测。
3线NPN输出模式的技术特点
XL-GWHKDG-12NA-02采用行业通用的3线制接线架构，三根引线分别对应电源正极、电源负极与信号输出线，输出类型为NPN型常开模式。这种结构与传统的2线制接近开关相比，具备显著的性能优势：2线制接近开关串联在电源回路中，导通时自身会产生一定的压降，截止状态下存在不可忽视的漏电流，在驱动低功率负载时容易出现信号误判；而3线制结构的电源回路与信号回路相互独立，漏电流被控制在微安级别，几乎不会对后级电路产生干扰，输出信号的稳定性大幅提升。
该型号的NPN输出特性表现为：当没有金属物体进入感应区域时，输出信号线处于高阻开路状态；当金属物体接近至检测距离范围内时，输出线会导通至电源负极，输出低电平信号。这种输出模式与日系PLC的漏型输入接口完全适配，在国内大量使用日系自动化设备的工业场景中，无需额外加装转换电路即可直接对接，大幅降低了系统的接线成本。同时NPN输出的负载驱动能力可达200mA，可直接驱动小型中间继电器、信号指示灯等负载，无需额外配置信号放大模块，简化了外围电路的设计。
快插式结构的优势

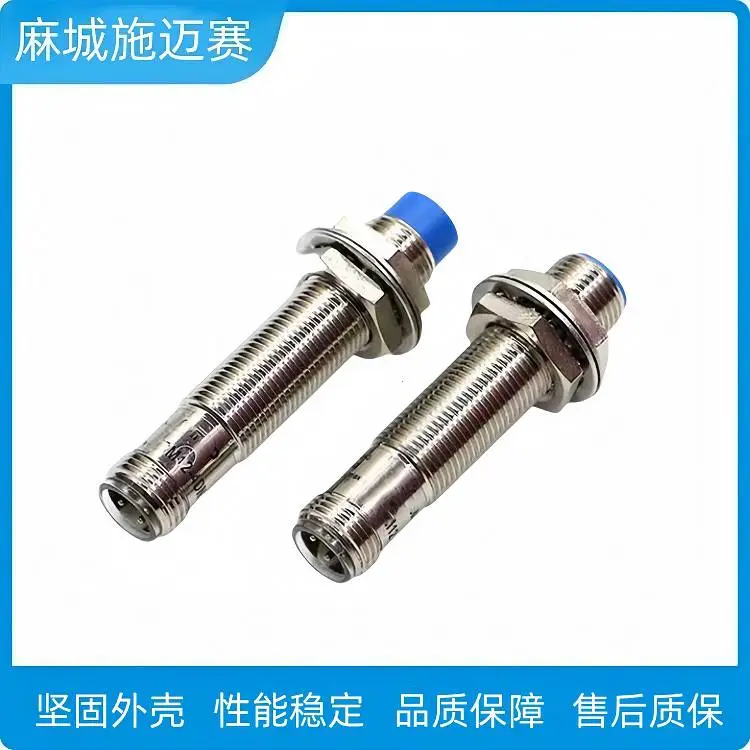

XL-GWHKDG-12NA-02区别于普通引线式接近开关的核心特点，是其采用了快插式连接结构。传统的带固定引线的接近开关，在现场维护时需要逐根剥线、压接端子、接入端子排，更换单个传感器往往需要十几分钟的接线时间，在生产线故障抢修场景下会大幅延长停机时长。而快插式结构配备了标准的快速接头，传感器本体与连接线缆通过航空插头式结构对接，安装与更换时仅需插拔接头即可完成操作，熟练的运维人员可在几十秒内完成传感器的更换，大幅缩短了设备的停机维护时间。
同时快插式结构也提升了线路的可靠性：预制的集成线缆接头在出厂前已经完成了导通与绝缘测试，避免了现场人工接线时容易出现的虚接、错接问题，接头处的防护等级可达IP67，可有效阻挡工业现场的切削液、粉尘进入连接部位，在潮湿、多粉尘的恶劣工况下，线路的长期稳定性远高于现场人工接线的产品。
产品性能和特点

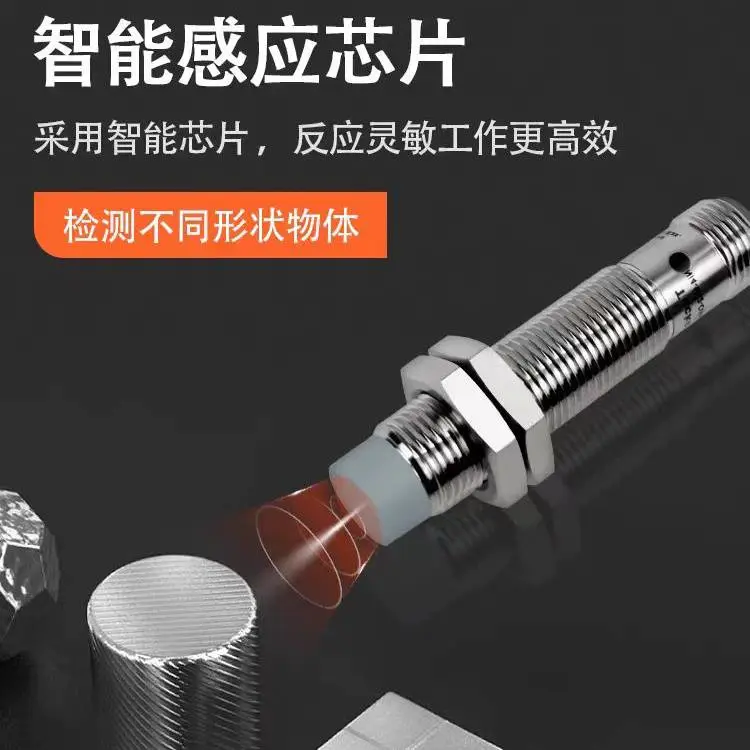

1、能检测各种金属物体，铜，铁
2、具有浪涌保护功能
3、外壳材料：不锈钢
4、防护等级IP67
5、使用进口芯片生产制造
6、小巧耐用，快速
7、检测距离，可靠，稳定
8、 全金属封装、耐高温、高防护等级
技术参数
额定工作距离: | 2mm | 安装方式: | 齐平 |
输出功能: | 常开、常闭 | 输出类型: | DC、NPN |
电源电压: | 10...30VDC | 额定电流: | ≤200mA |
接线方式: | M12连接器 |
接近开关产品概述：
集成化接近开关是我厂根据国外技术,引进法国汤姆逊元件制造的新型集成接近开关。产品品种规格齐全,外型结构多样,电压范围宽,重复精度高,频率响应快,抗干扰性强,使用寿命长。开关内腔充以树脂其全封闭,具有耐振动、耐腐蚀、防水、防油等特点。
耐高温接近开关用于高温恶劣环境下检测，定位，计数等。耐高温接近开关可在高温-40--+200℃环境稳定运行，现已广泛用于，电厂、钢铁、冶金、铸造、水泥厂、矿山等高温自动化控制领域。通过硅胶特质的电缆及耐高温芯片安然无忧的为客户解决高温现场问题。
产品应用行业
钢铁厂、电厂、水泥厂、矿山及类似高温行业，和高温环境、高温金属物体
特性：
环境温度-40--+200℃

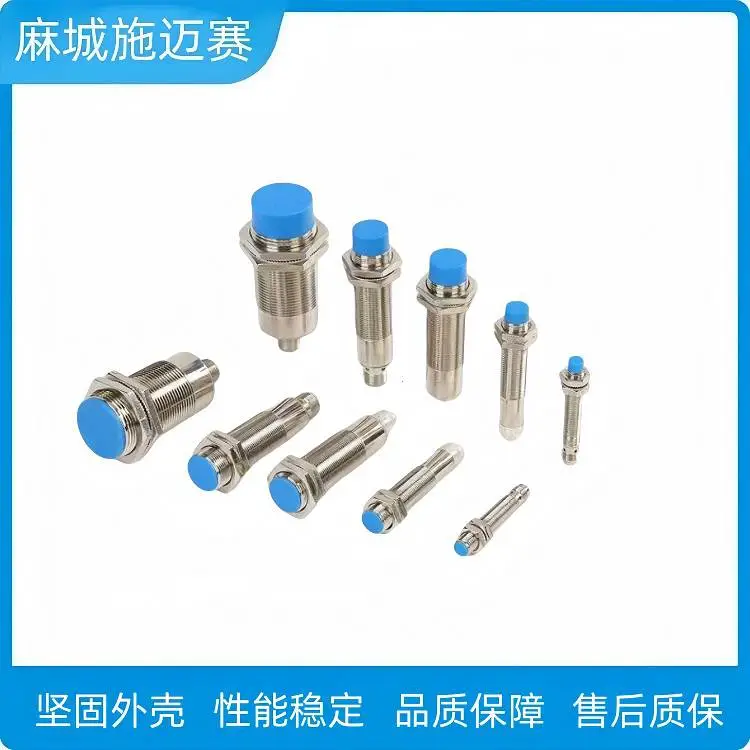

规格M12,M18，M30，SP80，SP140
检测距离1mm--40mm可选。
电缆 硅胶电缆及特氟龙电缆
感应方式 齐平安装、非齐平安装
输出方式：PNP/NPN NO/NC DC NO/NC AC NO/NC
接近开关使用注意事项：
1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，用用直流稳压器供电。（特别注意：未经电容滤波不能使用）。
2、两线制开关必须负载再接至电源，若直接连接电源会使开关损坏。?
3、开关不得超过额定技术参数使用。?

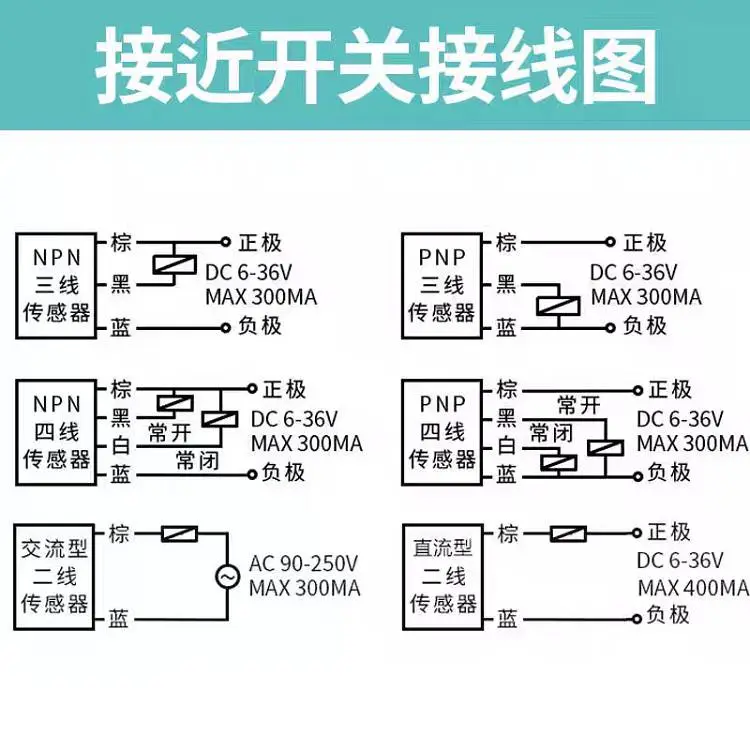

4、严禁通电接线，严格按接线图上色标接线。考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se的80%。
5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。?
6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。?
